更新时间：2026-6-13 点击:37次有机薄膜电热电容器核心结构分为心子和外壳两大主体部分，属于水冷式箱式结构设计，适配大功率电热设备运行需求。
1.核心心子（电容功能主体）
心子由多个并联元件卷制而成，核心功能层组成：
介质：以粗化聚丙烯薄膜搭配高性能绝缘液体（如二芳基乙烷，无PCB）组成复合介质，部分型号也可采用聚酯、聚苯硫醚等有机材料；部分产品采用金属化聚丙烯薄膜，可实现自愈功能——局部击穿后能自动恢复绝缘性能，提升可靠性。
极板：采用高纯铝箔作为导电极板，承担电荷存储与传输作用。
辅助结构：心子公共极板一侧焊接有冷却水管，用于带走大功率运行产生的热量，保障连续工作稳定性。

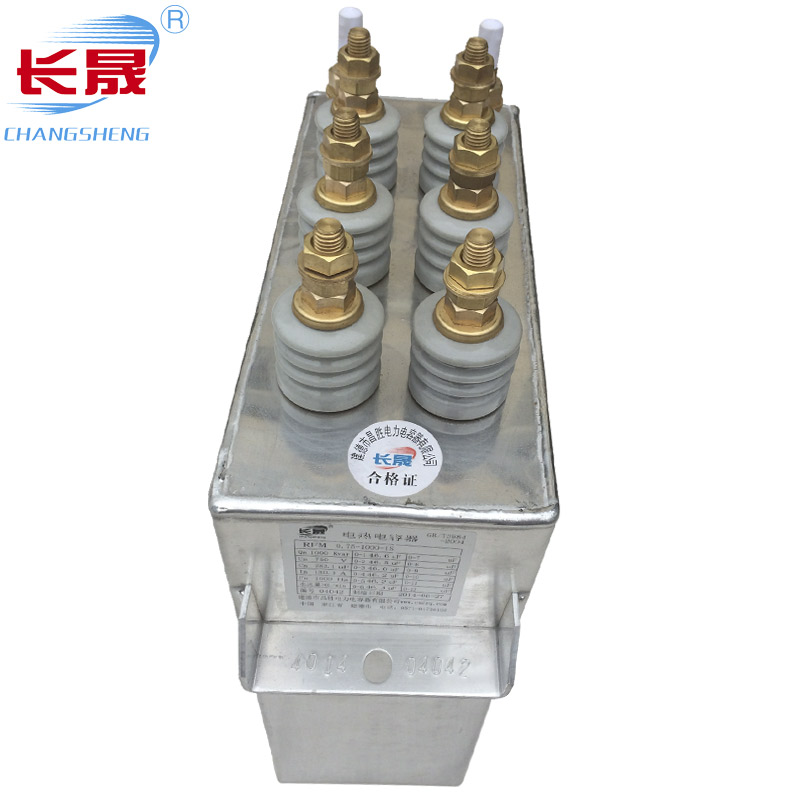

2.外部外壳（防护与安装载体）
外壳多为长方体箱式结构：
材质：一般由铝合金板或钢板弯焊制成，部分特*殊型号采用黄铜板。
外部配件：两侧壁焊有供吊运、安装的支架；箱盖上设置有进出水管和瓷套铜接线端子，用于电路引出。
内部填充：外壳内部除心子外，充满性能优良的绝缘液体，起到绝缘和散热辅助作用。
作为通用有机薄膜电容器的特*殊分支，它在普通卷绕式结构（一层介质一层电极交错卷绕）的基础上，增加了专*用水冷设计，适配中高频高压的大功率电热场景需求。
以上是有机薄膜电热电容器的结构介绍，希望可以帮助到大家。
